Convertizoarele statice pentru alimentarea serviciilor auxiliare ale vehiculelor urbane asigura alimentarea consumatorilor de curent continuu, consumatorilor de curent alternativ, precum si incarcarea bateriei de acumulatori de pe tramvai sau troleibuz.

Avantajele utilizarii convertizoarelor statice:

• - consum redus de energie,
• - fiabilitate mare,
• - intretinere usoara, cu costuri reduse,
• - integrare usoara in schema electrica,
• - structura modulara si greutate redusa.

Convertizoarele statice functioneaza integrate intr-o schema electrica adecvata, potrivita scopului pe care le au in ansamblul actionarii electrice a vehiculelor.

Convertizoarele statice fabricate de INDAELTRAC pot fi utilizate atat la dotarea initiala a tramvaielor si troleibuzelor cat si in procesul de modernizare a vehiculelor aflate in exploatare.

Convertizorul static se conecteaza la reteaua de alimentare prin contactorii din schema electrica, la comanda primita de la bord.

Intre linia de alimentare si iesirile de curent continuu sau curent alternativ sunt doua trepte de izolare galvanica, in cazul troleibuzului, si o treapta de izolare in cazul tramvaiului, asigurata de transformatorul de separare.

Convertizoarele statice sunt realizate cu componente electronice moderne: tranzistoare IGBT, diode ultrarapide, filtre, traductoare.

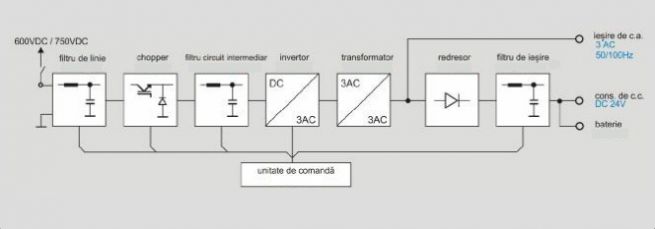

In principiu, schema bloc a unui convertizor static cuprinde:

• - filtru de linie
• - chopperul coborator
• - invertorul monofazat
• - transformatorul de separare
• - redresorul si stabilizatorul tensiunii DC

Traductoarele de curent si de tensiune, impreuna cu regulatoarele corespunzatoare din unitatea de comanda, mentin tensiunea si curentul la valorile prescrise. In timpul functionarii convertizorului sunt urmarite urmatoarele semnale:

• - tensiunea de linie
• - curentul din circuitul primar al transformatorului
• - tensiunea de curent continuu (28 Vcc)
• - curentul de incarcare al bateriilor de acumulatori
• - curentul total pentru consumatorii de cc de pe tramvai sau troleibuz
